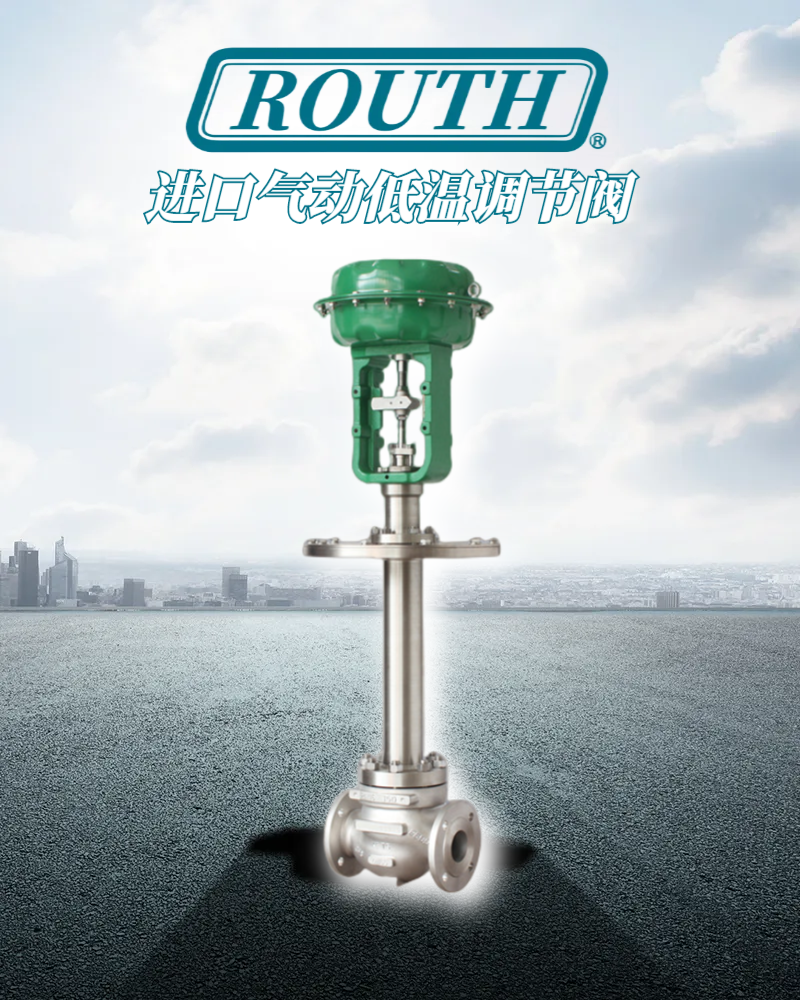

美国劳斯ROUTH进口气动低温调节阀的全方位解析

美国劳斯ROUTH进口气动低温调节阀是一种专用于液氮、液氧、液氩、LNG（液化天然气）等低温工况下，对介质进行流量、压力或温度调节的控制阀。通过气动执行器驱动阀芯调节开度，以实现对低温介质的精确控制、可靠密封与安全运行。其核心优势在于耐超低温（-196℃及以下）、低泄漏率、抗热应力结构设计等。

二、工作原理

该调节阀由气动薄膜执行器或活塞执行器驱动，配合定位器根据控制信号（通常为420mA或0.21 bar）调整阀芯位移，控制介质的流通面积，从而调节流量或压力。结构上多采用顶部导向或下导向笼式结构，并通过延长阀杆与低温夹套技术防止冷量外传。

三、核心结构与材质

部件名称材质及说明

阀体 不锈钢 304/316L、低温钢、蒙乃尔合金等

阀芯/阀座 硬化不锈钢、司太立合金、PTFE、PCTFE，满足耐磨与耐冷缩要求

阀杆 双密封设计，配有低温延长阀盖（Cryogenic Bonnet）

阀盖 长颈结构（10D或更长），防止热桥效应及阀盖结霜

填料密封 波纹管+石墨或PTFE，确保低温下泄漏最小化

执行机构 气动薄膜式/活塞式，支持弹簧复位、故障安全关闭或打开

定位器 电-气定位器，支持HART、PROFIBUS等智能通讯协议（可选）

四、主要性能特点

性能类别优势描述

耐超低温性 采用延长阀盖设计，有效隔绝冷量向上传导，适应-196℃及以下工况

高密封可靠性 波纹管+填料双重密封，防止低温气体外泄，满足LNG等介质严苛密封要求

调节精度高 与进口定位器配合，响应灵敏，调节线性好，可实现精确比例控制

防结霜结冰设计 上部保温结构与低热传导材料搭配，避免执行机构受冻失灵

低泄漏等级 泄漏等级可达ANSI Class VI（软密封）或Class V（金属密封）

多种流量特性 提供线性、等百分比、快开等可选流量特性曲线

多种连接方式 法兰、焊接、螺纹连接均可定制，满足高压或特殊场合

五、技术参数范围

项目典型参数范围

公称通径 DN15DN300（常用为DN25DN100）

压力等级 ANSI 150900LB，PN16PN100

温度适用范围 -196℃ ~ +80℃（典型用于LNG、液氮等）

控制信号 420mA，0.21 bar，支持电气定位器

泄漏等级 ANSI Class IV ~ VI

安全功能 故障开位/关位、弹簧复位

防爆等级（可选） Ex ia IIC T4~T6，适用于天然气或危险区域场合

六、典型应用领域

LNG液化/气化系统

液氮、液氩、液氧的输送与调节系统

低温空气分离装置

氢气/氦气低温回路

超导冷却回路

化工/制药低温控制过程

LNG加注站/储罐控制系统

七、选型建议

确定介质类型与最低温度：明确介质（LNG、液氮等）及工作温度；

确定调节参数：所需控制的是流量、压力或温度？需要线性还是等百分比特性？

安装方式评估：空间位置是否允许立式安装？阀体是否需特殊保温设计？

控制系统匹配：是否使用DCS或PLC系统？是否要求远程或智能通信？

执行机构类型：标准气动薄膜式适用于中低压，活塞式适用于高压工况；

泄漏等级与安全需求：LNG或液氮系统建议采用Class VI泄漏等级以上密封；

延长阀盖长度：根据低温等级建议10D或更长的延伸颈结构；

特殊认证需求：如防爆、防静电、低温试验认证等是否要求？

八、总结

进口气动低温调节阀是低温流体控制系统中不可或缺的重要部件，其在密封可靠性、温控稳定性、响应速度和寿命方面具备本质优势。通过科学选型与合理布置，可以显著提高低温系统的安全性与调节精度，保障关键工艺运行。

如您有具体工况参数（如介质种类、流量、压力、温度、接口要求等），我可以为您定向推荐品牌型号和配置方案，欢迎随时提供详细需求。
